タッチパネルフィルム(窓越し、ガラス・アクリル板越し)

タッチパネルフィルム(窓越し、ガラス・アクリル板越し)

データメートタッチフイルムは信頼性と機能において他に勝ります。
窓ガラスの内側に霧吹きであらかじめ水を入れ、中性洗剤数滴を垂らしたものを吹き付けてフィルムを貼るだけで誰にでも簡単に貼れます。 窓ガラスは通常厚みが8㎜程度ですが、20㎜まで厚くても窓の外側からタッチできます。 タッチフィルムの後ろ側にモニターを置いてもいいし、プロジェクター使用の場合はフィルムの後ろに更にプロジェクター用のフィルムを同じように霧吹きで吹いた後で貼ります。 貼った後は中の空気をなぞりながら抜きます。

タッチパネルフィルムについて

タッチパネルフィルムについて

タッチフィルム画像

タッチフィルム画像

タッチパネルフィルムの設置

タッチパネルフィルムの設置

タッチフィルム画像ー1

タッチフィルム画像ー1

タッチフィルム特徴

  • 窓越しに中のタッチパネルを操作できます。
  • 簡単にガラス面に装着できます。ガラス面に霧吹きで水をスプレーするだけ。
    後はタッチパネルフィルムを貼って軽く気泡を抜くようにならします。
  • 一旦貼った後でも剥がして別の場所に張替える事が出来る。
  • [設置場所]
    不動産店(チラシの代わりに)、飲食店(メニュー紹介)、銀行、証券会社、郵便局など休日でも無人営業できます。
  • 2点、10点、20点、40点マルチタッチ

タッチフィルム概要

タッチフィルム画像1

タッチフィルム画像1

ガラスやアクリル板等金属製以外のものに全て適用できます。
タッチ可能距離(表面のガラス等の厚み)は2㎝までです。

2,10,20,40ポイントタッチ可能。
モニターとプロジェクターの両方に使用できます。

色々なお店や官公庁、展示会等に幅広く利用でき、不動産屋などでは
従来のチラシをタッチフィルムに置き換えて一層便利に情報提供。

Window(Win7, Win8,Win10), Linux,Android,Mac

取り外し可能のタイプとパーマネントタイプが選択できます。

サイズは17~167インチ(4:3と16:9)インチ( 4:3 と16:9)

タッチパネルフィルムタイプ

タッチフィルム画像1

タッチフィルム画像1

タッチフィルム画像2

タッチフィルム画像2

タッチフィルム画像3

タッチフィルム画像3

構造

タッチパネルフィルム 液晶モニター 構造 タッチパネルフィルム プロジェクター用 構造

液晶モニター

プロジェクター用

装着方法

タッチパネルフィルム 装着方法 タッチパネルフィルム 装着方法 タッチパネルフィルム 装着方法

ガラス/アクリル面に水を霧吹きでスプレー

タッチパネルフィルムを貼って中の気泡を抜くように軽くならすだけ。

窓の外側からタッチ操作できます

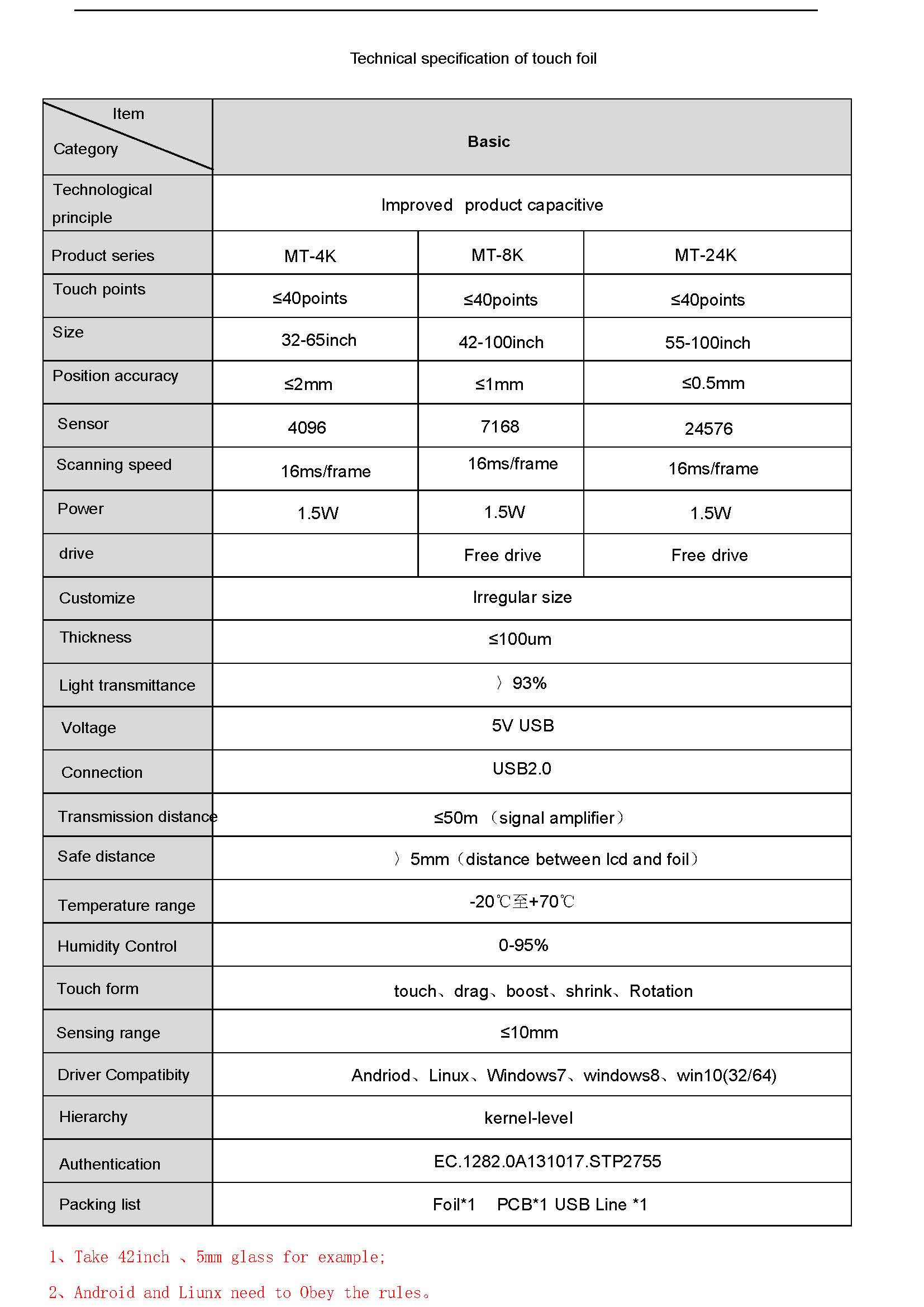

仕様 (クリック拡大)

20180508002 Specification -Touch Foil MT version16.12

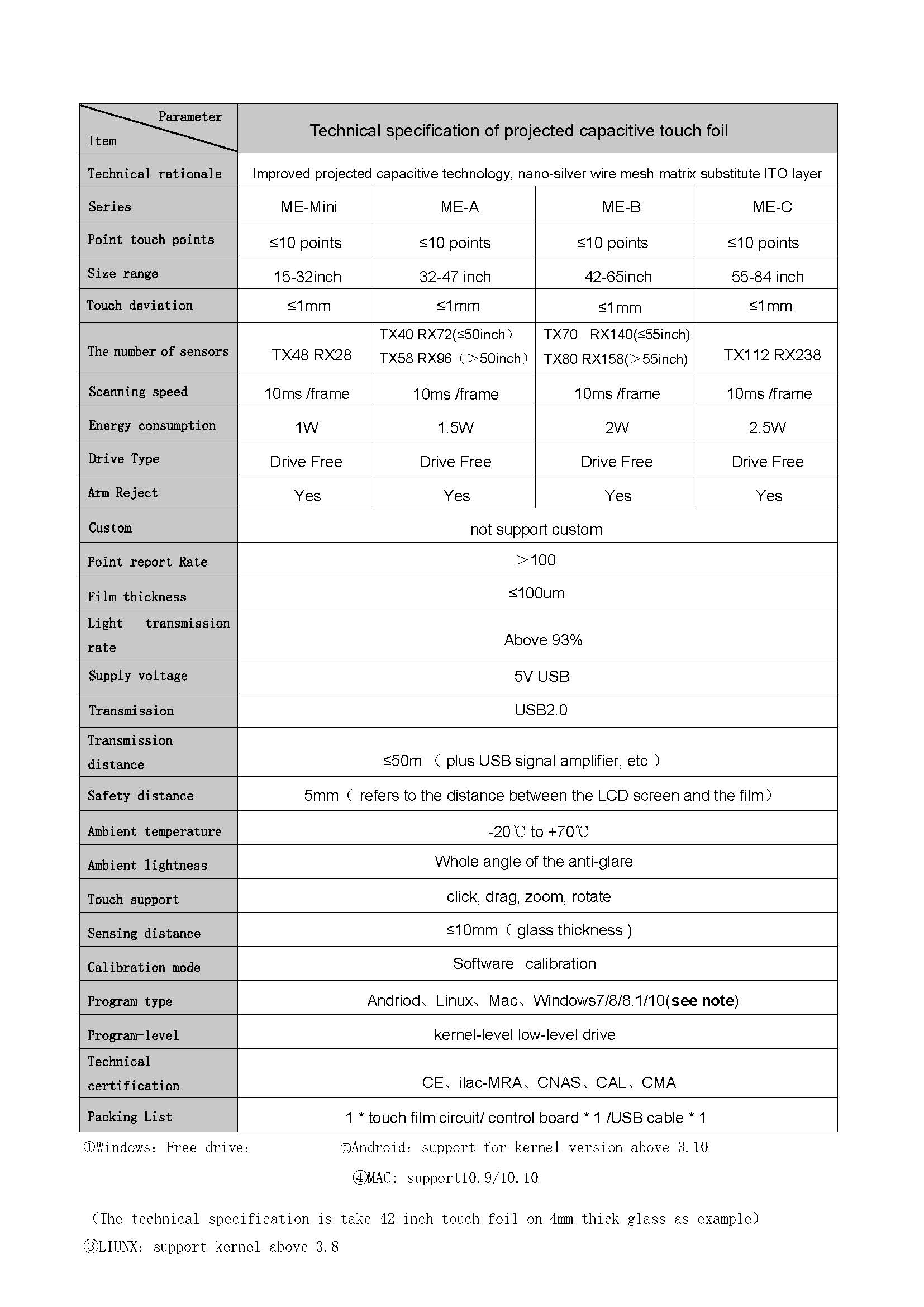

仕様 (クリック拡大)

20180507001 Specification -Touch Foil ME version

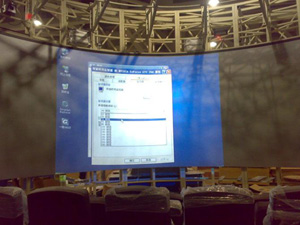

リアプロジェクションフィルム1

リアプロジェクションフィルム1

ガラスや透明アクリル板に貼ることでプロジェクター用スクリーンになります。

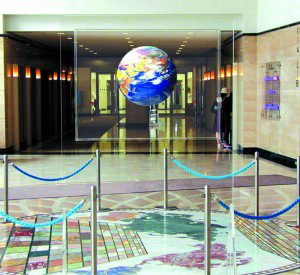

リアプロジェクションフィルム2

リアプロジェクションフィルム2

マルチタッチ(多点認識)

2点(7~180インチ)10点、20点、40点(17~120インチ)センサー厚み<=100um光透過率<95%

オーダー端末(レストランメニュー注文システム)

オーダー端末

オーダー端末
レストランメニュー注文システム

  • あらゆるレストランやホテルの個室にルームサービス用としてナイスフィット。客は色鮮やかなメニューから好みのものを選んでタッチすると厨房のプリンターに印字されます。
  • 入力子機は壁掛けタイプと机上タイプがあります。
  • 厨房にはサーバーがあって全ての子機をコントロール、品切れや、お勧め商品などを各子機に表示させる事ができます。
  • 明るくて綺麗な画面
  • ファンレスで静か
  • 表面防水
  • スリムで軽い本体

機器類

子機 8.4インチ 子機10.4インチ 子機12.1インチ
子機 8.4インチ  子機10.4インチ 子機12.1インチ

オーダー端末 サーバー

オーダー端末 プリンター

サーバー

プリンター

オーダー端末 表示板 オーダー端末 ハブ

表示板

ハブ

運用例1
愛知県西加茂郡三好町アイモールジャスコ店内 握一番アイモール三好店様

メニュー画像は握一番店様からの提供によるものです。

握一番様 入口 お好みのメニューをタッチ注文

(握一番店入口)

(好みのメニューをタッチ注文)

にぎわい 洗練されたお客様アシスト

(にぎわい)

(洗練されたお客様アシスト)

子機 子機メニュー画面

(子機)

(子機メニュー画面)


運用例2
愛知県刈谷市末広町2―6―8、握一番東刈谷店様

新規オープン カウンターの賑わい

(新規オープン)

(カウンターの賑わい)

家族づれでも安心 年配者でも簡単操作

(家族づれでも安心)

(年配者でも簡単操作)

子機仕様

型名 AFL-08AH-LX-R12 AFL-10A-LX-R12 AFL-12X-LX-R12
液晶サイズ 8.4” 10.4” 12.1!
解像度 800×600 1024×768
輝度 450cd/m2 400cd/m2 450cd/m2
コントラスト比 500:01:00 700:01:00
色数 262k
ピクセルピッチ 0.213×0.213mm 0.240×0.240
視野角 120/100 160×160
バックライト寿命 5万時間
CPU AMD
LX800(500MHz)
RAM 256MB
DDR RAM(~1GB)
I/O 1xRS232,1xRS232/422/485,2xRJ45(10/100Mbps
LAN,2xUSB2.0
1x電源SW、1xリセットボタン,
1x電源入力
SSD CF
Type II
HDD
1×2.5” IDE HDD bay(オプション)
閲覧時間 1~255秒ソフト調整(システムリセット)
オーディオ 1.5W+1.5W内部スピーカー
拡張 1x無線LAN
802.11b/g
ケース ABS+プラスチックフレーム
取付 VESA
75x75mm
75×75/100x100mm
操作温度 0-50℃
寸法 234x184x42 276x227x51 304x246x50
重量 800g 1.4kg 1.8kg
前面防水 IP-64
規格 CE/FCC/CB/CCC
タッチパネル 4線式抵抗膜 5線式抵抗膜
電源 12VDCアダプター
消費電力 20W 28W 29W
OS Win
CE, Win XPE, Linux (CF カード)

サーバー仕様

型名 POS-5717 POS-5715 POS-5712
メイン基板
CPU Intel
Celeron M 1.0GHz BGA Type
Core
Logic
Intel
852GM + ICH4
システムメモリー 200-pin
SODIMM, DDR266/333, 256MB/512MB/1GB
OS
サポート
Win2000,
NT, Win XP Pro, WinCE, WEPOS
デイスプレー
TFT
液晶
17” 15” 12.1”
輝度 300
nits
250
nits
180
nits
解像度 1280
x 1024 Pixel
1024
x 768 Pixel
タッチパネル 5
線式抵抗膜タイプ
角度調整 15 ~
80 度
格納
HDD  1 x
EIDE 2.5” Type か SATA
コンパクトフラッシュ 1 x
Slot Type II, 取り外し不可
I/O
ポート
シリアル 4
x RS-232 DB-9
COM1/2/4:,
Pin 9 RI/5/12V Selected by Jumper
USB 3 x
USB2.0 External
1 x
USB2.0 External for Touch Panel
2 x
USB2.0 Internal Reserved
PS/2
マウス
1 x
6-pin Mini DIN
PS/2
キーボード
1 x
6-pin Mini DIN
外部キーボード  1 x
8-pin Pitch 2.0
LAN 1 x
RJ45, 10/100 Base-T
VGA 1 x
DB-15, メス
DC
出力
1 x
12VDCジャック(カスタマーデイスプレー用)
キャシュドロワー 1 x
RJ11 , 12VDC
オーデイオ出力 1 x
Audio ジャック(内部スピーカー 2W x 2)
電源入力 内部アダプター12VDC
90W, 4-pinロック付コネクター
黒かシルバー
取得規格 FCC /
CE / WEEE / RoHS
重量 7
Kg
6.5
Kg
6
Kg
寸法 (W x D x H :
mm)
415
x 320 x 410
367
x 320 x 360
345
x 320 x 340
操作温度 5 ℃
~ 40 ℃
保管温度 -20°C
~ 60°C
保管湿度 20% -
80% RH, 凝固無しの事
オプションアクセサリー
カスタマーデイスプレー VFD /
LCD, RS232 I/F
磁気カードリーダー 3
Tracks, KB or RS232 I/F
2番目デイスプレー 10.4”
/ 12.1” / 15” LCD VGA I/F

設置方法
無線と有線

オーダー端末 設置方法(無線と有線)
オーダー端末 設置方法(無線と有線)

5線式(抵抗膜方式)タッチパネル

5線式(抵抗膜方式)

5線式(抵抗膜方式)

●特徴

  • 3500万回同じ場所タッチしても問題無し
  • ズレが生じない
  • 他機のノイズに影響されない

5線式抵抗膜タッチパネル(ワイド版)

Product
No.
Active
Area
View
Area
Outer
Dimensions
Compatible
Displays
5W-062W 150.5*55.6
mm
154.5*60 mm 171.5*70
mm
6.2” LCD
Displays
5W-070W 152.4*91.5
mm
155*94.1 mm 165.2*105.3
mm
7” LCD
Displays
5W-121W 262*164 mm 266*168 mm 284*182 mm 12.1”
LCD Displays
5W-150W 333*188 mm 340*196 mm 354*226 mm 15” LCD
Displays
5W-154W 326.2*202mm 330.8*207mm 343.6*221.6mm 15.4”
LCD Displays
5W-1541 331.5*207.5
mm
335*212 mm 347.6*228.4
mm
15.4”
LCD Displays
5W-1560 344.6*194
mm
348*197.4
mm
359.4*209.4
mm
15.6”
LCD Displays
5W-1561 344.6*194
mm
348*197.4
mm
363.4*215.4
mm
15.6”
LCD Displays
5W-170W 367.4*229.7
mm
370.2*232.5
mm
382.6*244.9
mm
17” LCD
Displays
5W-185W 410.2*230.8mm 414.2*234.8mm 430*254.2mm 18.5”
LCD Displays
5W-190W 410*256 mm 415*261 mm 428*278 mm 19” LCD
Displays
5W-200Y 442.8*249mm 446.8*253.2mm 462.8*272mm 20” LCD
Displays
5W-201W 434*271.5mm 440*279mm 458*295mm 20.1”
LCD Displays
5W-215W 475*266.5
mm
479*271.5
mm
500*294.1
mm
21.5”
LCD Displays
5W-216W 477.5*268.6
mm
480.6*272.1
mm
500*292.1
mm
21.6”
LCD Displays
5W-220W 474*297
mm
478*301
mm
493*319.4
mm
22” LCD
Displays

5線式抵抗膜タッチパネル仕様

●アナログタッチパネル・コントローラ仕様

USBコントローラ

USBコントローラー

シリアルコントローラ

シリアルコントローラー

キャリブレーション 1.4ポイントキャリブレーション2.モニターの90度回転に対応

3.複数のモニターに対応

4.QVGA、ハーフVGAに対応

補正 25ポイント直線性補正
筆記テスト 位置、直線性確保
設定 1.複数コントローラに対応
2.ダイナミカルにコントローラの追加、削除
3.リブート無しにインターフエース変更可
言語 9ヶ国語対応(Window
マウスエミュレーション 1.右、左クリックに対応
2.カーソル表示
有無、周波数、長さの設定可
ダブルクリック 速度、範囲設定可
OS対応 1.Windows95/98/ME/NT4/2000/XP/XP
タブレット
2.Windows
CE
2.12,
3.0,
NET
3. Linux(X Window ver 3, 4 Red Hat 6.0~9.0
Mandrake 5.0~9.0)
4. iMac.OS9
5.  MS-Dos
対応モニター解像度 320×200,
640×200,
640×350,
640×480,
800×600
1024×768,
1280×1024
COM ポート COM1~COM256(Window,Linux)
COM1~COM8(DOS)
インターフエース USB又はシリアル
外寸 20mmx71mm

●アナログタッチパネル・コントロールチップ

HT-Chip Features
 HT-Chip

  • 入力電圧 / 5V 10%
  • 解像度/ 10bit(1024 x 1024)
  • インタ-フェ-ス/Serial Type(RS232C)
  • ボ-レ-ト/2400,4800,9600,19200 bps
  • 寸法/35.4 x 58.9 x 5.15mm
  • 動作温度/0~50℃
  • 保存温度/-25~85℃
