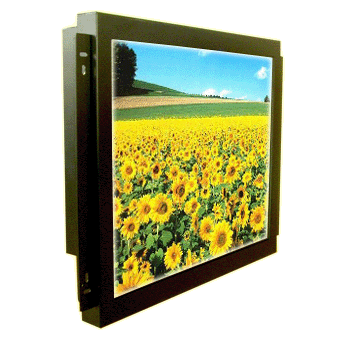

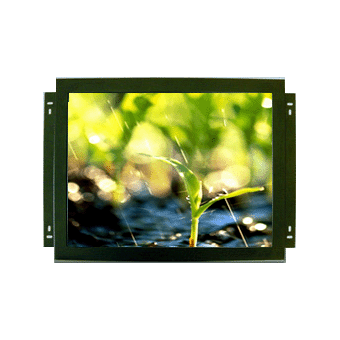

液晶モニター(組み込み型 オープンフレーム)

一般組み込み式タイプ 6.4″~46″ TFT カラー液晶

一般組み込み式タイプ 6.4"~46" TFT カラー液晶 一般組み込み式タイプ 6.4"~46" TFT カラー液晶

特徴

●RGB, DVI,HDMI, Video 入力

●CE, UL, FCC 取得

●RoHS 準拠

※シャーシーカスタム賜ります

※タッチパネル搭載可能(抵抗膜、赤外線、静電容量、SAW)

※カスタムHW/SWコントロール可能

※ソフトアップグレード可能(15ピンD-Sub)

一般仕様

型名 APD-L0641 APD-A0651 APD-A0841 APD-L1041 APD-L1042 APD-L1211 APD-S1501 APD-A1501
サイズ 6.4″ 6.5″ 8.4″ 10.4″ 10.4″ 12.1″ 15″ 15″
液晶 液晶パネル LG LB064V02 AUO G065VN01 AUO B084SN03 LG LB104V03 LG LB104S01 LG LB121S02 S.S LTM150XO AUO G150XG02
表示範囲mm 130.6 * 97.9 132.48 * 99.36 170.4 * 127.8 211.2 * 158.4 211.2 * 158.4 246 * 184.5 304.1 * 228.1 304.1 * 228.1
ピクセルピッチ(mm) 0.204 * 0.204 0.207 * 0.207 0.213 * 0.213 0.33 * 0.33 0.26 * 0.26 0.308 * 0.308 0.297 * 0.297 0.297 * 0.297
解像度 640 * 480 640 * 480 800 * 600 640 * 480 800 * 600 800 * 600 1024 * 768 1024 * 768
色数 262K 16.2M 262K 262K 262K 262K 16.2M 16.2M
コントラスト比 300 : 1 450 : 1 350 : 1 300 : 1 400 : 1 200 : 1 450 : 1 500 : 1
輝度(cd/m2) 250 400 220 400 250 300 250 550
視野角 45/45/15/35 70/70/60/60 65/65/65/45 60/60/40/50 65/65/45/55 60/60/40/55 65/65/50/60 70/70/70/50
操作温度 0°C~50°C -10°C~70°C 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C
電源 DC Adaptor (100 ~ 240 Vac /50 ~ 60 Hz)
OSDキー Power, Menu, Select, Up, Down (5Key)
入力信号 Analong RGB
DVI / Video ( Option )
タッチパネル タイプ 抵抗膜、赤外線、静電容量、SAW
I/F RS-232C / USB
その他 外寸 206.4*148.4*42 221.4*148.4*63 245.8*154.8*36.3 274.2*187.2*38 274.2*187.2*38 326.5*235.3*43 354*281.5*45 354*281.5*45
重量kg 1.9 2 2.2 2 2 1.9 2.5 2.5
取得規格 CE, UL, FCC

型名 APD-S1701 APD-S1901 APD-A1911 APD-L2012 APD-A2012 APD-S2201 APD-A2301 APD-A2601
サイズ 17″ 19″ 19″ 20.1″ 20.1″ 22″ 23″ 26″
液晶 液晶パネル LTM170EU S.S LTM190EX AUO M190EG01 LG LM201U05 AUO M201UN02 S.S LTM220M1 T230XW01 T260XW02
表示範囲mm 337.9 * 270.3 376.6 * 301.1 376.62 * 301.056 408 * 306 408 * 306 473.76 * 296.1 508.1 * 285.7 575.8 * 323.7
ピクセルピッチ(mm) 0.264 * 0.264 0.294 * 0.294 0.294 * 0.294 0.255 * 0.255 0.255 * 0.255 0.282 * 0.282 0.372 * 0.372 0.42 * 0.42
解像度 1280 * 1024 1280 * 1024 1280 * 1024 1680 * 1200 1680 * 1200 1680 * 1050 1366 * 768 1366 * 768
色数 16.7M 16.7M 16.7M 16.7M 16.7M 16.7M 16.7M 16.7M
コントラスト比 1000 : 1 TBD 1000 : 1 800 : 1 1000 : 1 1000 : 1 700 : 1 1500 : 1
輝度(cd/m2) 300 300 300 300 300 300 500 500
視野角 80/80/80/80 80/80/80/80 89/89/89/89 89/89/89/89 89/89/89/89 89/89/89/89 89/89/89/89 88/88/88/88
操作温度 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C
電源 DC Adaptor (100 ~ 240 Vac /50 ~ 60 Hz)
OSDキー Power, Menu, Select, Up, Down (5Key)
入力信号 Analong RGB
DVI / Video ( Option )
タッチパネル タイプ 抵抗膜、赤外線、,静電容量、SAW
I/F RS-232C / USB
その他 外寸 394.5*332.5*48 432*360*51.7 432*360*51.7 432*360*51.7 486*352.5*57 563*345*51.5 620*340*80 687.6*437.6*68
重量kg 4 4.5 4.5 4.5
取得規格 CE, UL,  FCC

MODEL APD-S3201 APD-S3203 APD-L3703 APD-L4203 APD-S4603
サイズ 32″ 32″ 37″ 42″ 46″
液晶 液晶パネル S.S LTA320WT S.S LTA320WT LG LC370WX4 LG LC420W02 S.S LTA460WT
表示範囲mm 697.69 * 392.26 697.69 * 392.26 819.6 * 460.8 930.25 * 523.01 1083 * 627
ピクセルピッチ(mm) 0.52 * 0.52 0.52 * 0.52 0.60 * 0.60 0.681 * 0.681 0.746 * 0.746
解像度 1366 * 768 1366 * 768 1366 * 768 1366 * 768 1366 * 768
色数 16.7M 16.7M 16.7M 16.7M 16.7M
コントラスト比 1200 : 1 1500 : 1 1000 : 1 1600 : 1 1800 : 1
輝度(cd/m2) 500 450 500 500 500
視野角 89/89/89/89 89/89/89/89 89/89/89/89 89/89/89/89 89/89/89/89
操作温度 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C 0°C~50°C
電源 AC 100 ~ 240 Vac /50 ~ 60 Hz
OSDキー 5Key Power, Menu, Exit, Up, Down, Left, Right, Source (8 Key)
入力信号 Analong RGB Analog RGB, DVI, S-Video, Video (PIP, POP)
D / V (Option) Component (Option), Auto Dimming, RS-232 & IR Remote Control
タッチパネル タイプ 抵抗膜、赤外線、,静電容量、SAW
I/F RS-232C / USB
その他 外寸 770*515*75 770*515*75 1070*670*125
重量kg 17 17
取得規格 CE, UL, FCC
