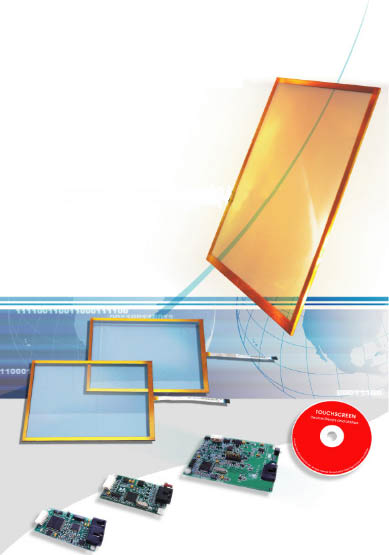

静電容量タッチパネル

静電容量方式

特徴

  • タッチパネル表面は大変強固なセラミック焼き付けとなっており、モース値 7H以下のものでは引っ掻くことが出来ない。
  • 埃、湿気などにもつよく、洗浄液で拭いても影響はない。
  • 高寿命(同じ場所を2億回タッチしても問題無し)
  • ノイズ対策済
  • 広範囲な設置例(キオスク、ATM, POS, ゲーム機、自販機、工業用機器等)

サイズ例

静電容量タッチパネル(厚み3mm)


Product No. Precise Area View Area Outer Dimensions Compatible Displays
CA-070W 155*94.1 mm 165.2*105.3 mm 7” LCD Display
CA-1040 206*159 mm 218*168 mm 233*180 mm 10.4” LCD Display
CA-1200 241*183 mm 251*191 mm 265.5*205 mm 12” LCD Display
CA-121W 263*165mm 278.5*178mm 12.1” LCD Display
CA-1500 291*220 mm 307*232 mm 326.5*253 .5 mm 15” LCD Display
CA-1700 321*258 mm 341*274 mm 360*295 mm 17” LCD Display
CA-1810 350*266mm 370*286mm 383*297mm 18.1” LCD Display
CA-1900 358*291 mm 380*309 mm 402*329 mm 19” LCD Display
CA-190W 393*245 mm 415*261 mm 428*278mm 19” LCD Display
CA-2130 413*311 mm 438*330 mm 456*349 mm 21.3” LCD Display
CA-220W 452*282 mm 478*301 mm 493*319.4 mm 22” LCD Display

●耐暴力静電容量タッチパネル(厚み6mm)

Product No. Precise Area View Area Outer Dimensions Compatible Displays
CA-104D-6 206*159 mm 218*168 mm 233*180*6 mm 10.4” LCD Display
CA-120D-6 241*183 mm 251*191 mm 265.5*205*6 mm 12” LCD Display
CA-150D-6 291*220 mm 307*232 mm 326.5*253 .5*6mm 15” LCD Display
CA-170D-6 321*258 mm 341*274 mm 360*295*6 mm 17” LCD Display
CA-190D-6 297*289 mm 380*309 mm 402*329*6 mm 19” LCD Display
CA-190W-6 393*245mm 415*261mm 428*278*6 mm 19” LCD Display

●耐暴力静電容量タッチパネル(厚み9mm)

Product No. Precise Area View Area Outer Dimensions Compatible Displays
CA-104D-9 206*159 mm 218*156 mm 233*180*9 mm 10.4” LCD Display
CA-120D-9 241*183 mm 251*191 mm 265.5*205*9 mm 12” LCD Display
CA-150D-9 291*220 mm 307*232 mm 326.5*253 .5*9mm 15” LCD Display
CA-170D-9 321*258 mm 341*274 mm 360*295*9 mm 17” LCD Display
CA-190D-9 380*309 mm 380*309 mm 402*329*9 mm 19” LCD Display

静電容量タッチパネル仕様

力電圧 DC5V
使用温度範囲 -20℃~70℃, 20%-85%RH
保存温度 -40℃~85℃
透過率 85%以上
リード線間抵抗 50~600オーム
直線性 1.5%以下
絶縁抵抗 DC25Vにて20Mオーム以上
耐衝撃性 直径13mm重さ9g鉄球30cmから落下、異常無し
(ガラス厚み3mmにて)
変換速度 100Mオームにて10ms以下
入力方法
操作圧 指にて10g以下にて可
表面硬度 7H以上(ASTMD3363)
高温稼動テスト +70℃にて240時間稼動にて問題無し
低温稼動テスト -40℃にて240時間稼動にて問題無し
湿度稼動テスト +60℃、90%RHにて240時間稼動で問題無し
温度ショックテスト -40℃と+70℃で60分毎10回繰り返し、問題無
筆記摩擦抵抗 250gfの力で毎秒60mmの速度で30mmの長さを15万回書いて問題無し
タッチ回数 同じ場所を1億6,000万回タッチし問題無し モール値7以下のペンで引掻けない
OS対応 Window,Mac,Linux

●コントローラ仕様

コントローラ仕様

■ハードウエア

電源 +5VDC,90mA
操作温度 0~50℃
保存温度 -40~80℃
プロトコル ジャンパー 1. RS232 ,9600bps,none-parity, 8data bit,1 stop bitジャンパー 2. USB 1.1
解像 2048 x 2048
精度 +/-1%
レポートレート 200ポイント(秒)
レスポンスタイム 20ms
環境対応 RoHS対応
ピン定義 UL,UR,COM,LR.LL
寸法 72 x 46mm

■ソフトウエア

キャリブレーション

早くて便利な4ポイント

補正 25ポイント直線性補正、エッジ補正
線引きテスト 位置、直線性
コントローラ設定

1.複数コントローラ支持 2. コントローラ追加・削除機能

3. リブート無しでコントローラのインターフエース変更可
言語 日本語、英語等11カ国
マウスエミュレーション 1. 右、左ボタン設定 2. クリック、描画モード
1. 音無し  2. タッチダウン  3. タッチアップ
ダブルクリック 1. 速度変更可  2. 範囲設定可
OSサポート

1. Win 95/98/ME/NT4/2000/XP/XP tablet PC

2. Win CE 2.12/3.0/.net/5.0 3. Linux(Kernel 2.6まで) 4. MS-DOS(320x200,640x200,640x350,640x480,800x600,1280x1024) 5. iMac 9.0/OSX
