5線式(抵抗膜方式)

5線式(抵抗膜方式)

特徴

  • 3500万回同じ場所タッチしても問題無し
  • ズレが生じない
  • 他機のノイズに影響されない

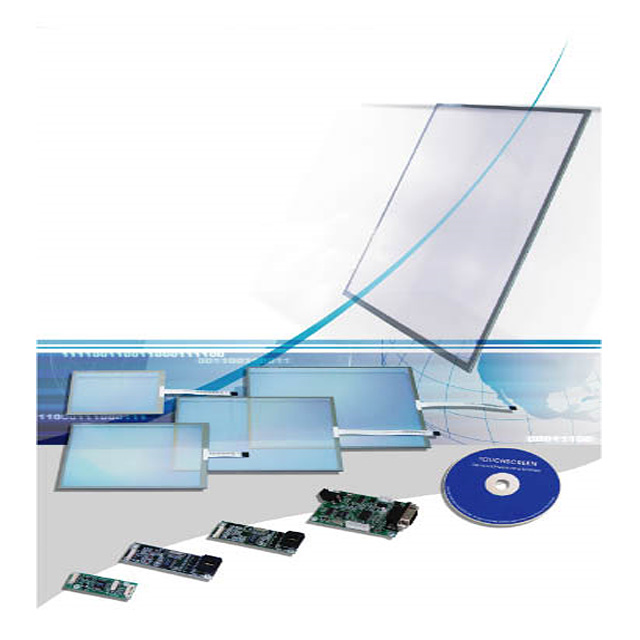

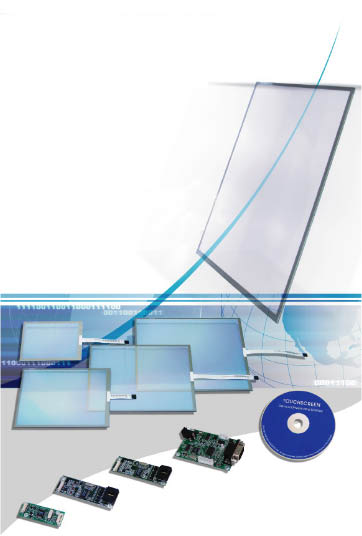

5線式抵抗膜タッチパネル(ワイド版)

Product No. Active Area View Area Outer Dimensions Compatible Displays
5W-062W 150.5*55.6 mm 154.5*60 mm 171.5*70 mm 6.2” LCD Displays
5W-070W 152.4*91.5 mm 155*94.1 mm 165.2*105.3 mm 7” LCD Displays
5W-121W 262*164 mm 266*168 mm 284*182 mm 12.1” LCD Displays
5W-150W 333*188 mm 340*196 mm 354*226 mm 15” LCD Displays
5W-154W 326.2*202mm 330.8*207mm 343.6*221.6mm 15.4” LCD Displays
5W-1541 331.5*207.5 mm 335*212 mm 347.6*228.4 mm 15.4” LCD Displays
5W-1560 344.6*194 mm 348*197.4 mm 359.4*209.4 mm 15.6” LCD Displays
5W-1561 344.6*194 mm 348*197.4 mm 363.4*215.4 mm 15.6” LCD Displays
5W-170W 367.4*229.7 mm 370.2*232.5 mm 382.6*244.9 mm 17” LCD Displays
5W-185W 410.2*230.8mm 414.2*234.8mm 430*254.2mm 18.5” LCD Displays
5W-190W 410*256 mm 415*261 mm 428*278 mm 19” LCD Displays
5W-200Y 442.8*249mm 446.8*253.2mm 462.8*272mm 20” LCD Displays
5W-201W 434*271.5mm 440*279mm 458*295mm 20.1” LCD Displays
5W-215W 475*266.5 mm 479*271.5 mm 500*294.1 mm 21.5” LCD Displays
5W-216W 477.5*268.6 mm 480.6*272.1 mm 500*292.1 mm 21.6” LCD Displays
5W-220W 474*297 mm 478*301 mm 493*319.4 mm 22” LCD Displays

5線式抵抗膜タッチパネル仕様

●アナログタッチパネル・コントローラ仕様

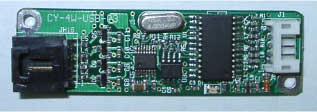

USBコントローラ

USBコントローラー

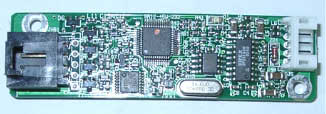

シリアルコントローラ

シリアルコントローラー
キャリブレーション 1.4ポイントキャリブレーション2.モニターの90度回転に対応 3.複数のモニターに対応 4.QVGA、ハーフVGAに対応
補正 25ポイント直線性補正
筆記テスト 位置、直線性確保
設定 1.複数コントローラに対応
2.ダイナミカルにコントローラの追加、削除
3.リブート無しにインターフエース変更可
言語 9ヶ国語対応(Window
マウスエミュレーション 1.右、左クリックに対応
2.カーソル表示
有無、周波数、長さの設定可
ダブルクリック 速度、範囲設定可
OS対応 1.Windows95/98/ME/NT4/2000/XP/XP タブレット
2.Windows CE 2.12, 3.0, NET
3. Linux(X Window ver 3, 4 Red Hat 6.0~9.0 Mandrake 5.0~9.0)
4. iMac.OS9
5. MS-Dos
対応モニター解像度 320x200, 640x200, 640x350, 640x480, 800x600
1024x768, 1280x1024
COM ポート COM1~COM256(Window,Linux)
COM1~COM8(DOS)
インターフエース USB又はシリアル
外寸 20mmx71mm

●アナログタッチパネル・コントロールチップ

HT-Chip Features
 HT-Chip
  • 入力電圧 / 5V 10%
  • 解像度/ 10bit(1024 x 1024)
  • インタ-フェ-ス/Serial Type(RS232C)
  • ボ-レ-ト/2400,4800,9600,19200 bps
  • 寸法/35.4 x 58.9 x 5.15mm
  • 動作温度/0~50℃
  • 保存温度/-25~85℃
